糾偏裝置產品引言
帶式輸送機是一種固體散料的連續運輸機械，在礦山、電力、治金、港口等領域得到了廣泛應用，但在運輸過程中經常出現皮帶跑偏現象，造成物料灑落，影響了輸送機的正常運行。因此，采取有效的技術措施來防止和糾正皮帶跑偏是帶式輸送機效率高、安全運行的保障。日前，市場上存在幾種皮帶防跑偏產品，比如強制限位立輥、調偏托輥組、液壓調編裝置等，這些產品存在磨損皮帶邊緣，調偏效果不佳，故障率高，使用壽命短等缺點。在國外成然的調偏技術的基礎上，結合我國帶式輸送機的規格和工況，我公司進行技術創新，研發了一種新型的帶式輸送機用皮帶糾偏裝置。
糾偏裝置結構與紅作原理：

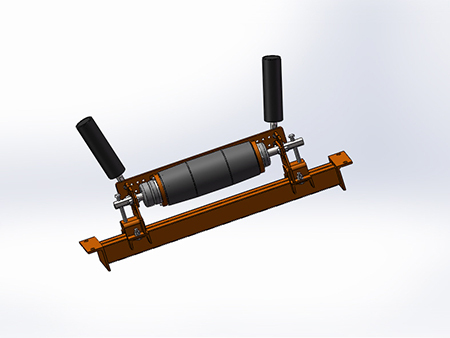

GJP型帶式輸送機用皮帶糾偏裝置分為承載帶（上帶）糾偏裝置和回程帶（下帶）糾偏裝置兩種形式，分別用于槽形承載皮帶和空載回程皮帶的糾偏。兩者均具有一個糾偏輥筒，糾偏輥簡中部設有支撐桿，支撐桿通過專門的支座固定在輸送機中間架上，筒內部設有與輥筒軸線垂直的轉軸，允許糾偏輥筒繞轉軸相對支撐桿轉動角度。承載帶糾偏裝置兩側設有斜置的引導輪。調整支座上的固定位置可保證承載帶糾偏裝置輥筒良好的支撐皮帶，亦可保證回釋帶糾偏裝置的輥筒較好的支撐或壓緊回程帶。當皮帶偏離中心時，承載帶糾偏裝置的引導輪會帶動糾偏輥簡旋轉角度，回程帶糾偏裝置的輥筒也會在摩擦力的作用下，使得糾偏輥筒繞著內部的垂直轉軸轉動角度，傾斜的輥筒對跑偏的皮帶產生反作用力，將皮帶引導回中心位置上，實現了皮帶的糾偏。
產品特點：
1.本產品是一種純機械裝置，無需電氣與動力設備，運轉可靠，更適合工礦帶式輸送機的使用現場。
2.承載帶糾偏裝置的引導輪不垂直接觸輸送帶邊緣，回程帶糾偏裝置不接觸皮帶邊緣，對皮帶邊緣無磨損。
3.本產品采用專門的支座與皮帶機中間架連接，安裝、調節簡易。
4. 防護等級高，對惡劣的工作環境適應性高，產品維護量小。
GJPS型承載帶糾偏裝置和GJPX型回程帶糾偏裝置，為兩個獨立產品，每一套承載帶
糾偏裝置或回程帶糾偏裝置稱為一組糾偏裝置，可獨立選用與安裝。
安裝數量與間距根據帶式輸送機的運行狀況而定，通常在容易跑偏的皮帶段安裝得密
集，在皮帶變坡處、改向輥筒附近、張緊裝置附近、給料處等皮帶受力不均勻處須安
裝。一般情況下，單向傾角皮帶每50~80m安裝1組，單向平皮帶每80m安裝1組。
