DDZ系列全斷面機械抓捕器
產品概述
DDZ系列全斷面機械斷帶抓捕器，主要用于皮帶機的皮帶在斷帶，倒帶情況下的保護和監測。是對于大傾角、大運量、長距離的帶式輸送機提高安全運行記錄是一項重要的保護措施。
工作原理
輸送機發生斷帶后，膠帶的特點為：
（1）膠帶的張力會消失；
（2）斷帶后的膠帶在慣性力的作用下先減速上滑，然后在重力的作用下加速下滑（以上運膠帶為例） 。
DDZ型全斷面機械抓捕器就是根據膠帶斷帶，失去張力，膠帶和物料在重力作用下向下滑動，作為判斷膠帶是否發生斷帶的依據
性能特點
※ 整機采用無源動力純機械式結構，避免因液壓、電器造成各種的弊端 ，免維護， 不消耗能源等特點。
※ 采用膠帶發生斷帶反向下滑，觸動觸發機構來實施制動的原理，整個過程迅速、穩定、可靠、安全、科學，并且不會對膠帶造成二次損傷。
※ 制動方式上實行與膠帶全斷面接觸，即增大制動面積，又免去了對膠帶直接傷害。制動時，下旋轉梁迅速上挑將槽型膠帶展平并彈飛膠帶上的物料，上旋轉梁同時下旋，清掃物料，并將膠帶加持在上、下旋轉梁之間，隨著膠帶下滑，上、下旋轉梁對膠帶壓力增大，制動力也逐漸加大，直至膠帶停止。
※ 整機設計為分體安裝形式，方便運輸安裝。獨立安裝于礦方輸送機的兩側，平時對輸送機正常工作無任何影響，制動時機體單獨受力，不會對輸送機架造成任何損傷。
※電控信號采集系統
檢測系統采用兩個非接觸式傳感器，安裝在上、下機架上，具有無磨損、動作可靠的優點。當上、下抓捕架實施抓捕的過程中，觸發傳感器立即向輸送機主機控制系統發出斷帶故障信號，啟動斷帶保護程序，使主電機和相關聯的其它設備停機，盡量將斷帶事故造成的損失降低。
主要技術參數
型號
適用帶寬(mm)
適用帶速(m/s)
上抓捕機構額定制動力(kN)
下抓捕機構額定制動力(kN)
動作時間s
DDZ-500
650-2400
<5
500
400
1.0
電控信號采集及報警系統（選配）
信號采集裝置
聲光報警裝置
斷帶抓捕器安裝距離
項目
單位
數值
備注
皮帶機傾角
度
20~25
16~20
10~15
第1臺
米
40~50
50~60
60~70
距張力點
第2臺
米
150~180
180~200
200~230
距第1臺
第3臺
米
200~250
200~250
250~300
距第二臺
第4臺
米
300~350
300~350
330~380
距第三臺
上述安裝距離只作為參考值，具體以現場布置方案為準
訂貨時請提供如下信息（皮帶機斷面圖和巷道斷面圖）
輸送機架詳細尺寸；驅動裝置與頭部滾筒距離；
輸送機架型鋼的材料和規格；輸送機架與地面高度；
輸送機皮帶首尾長度；輸送機架上布置的管路或電纜；
輸送機上運傾角；輸送機布局總圖。
-
![XDB系列倒斷帶自鎖保護裝置]()
XDB系列倒斷帶自鎖保護裝置
安裝于皮帶下方的斷帶檢測裝置實時檢測皮帶的運行狀況．當運行中的皮帶發生斷帶時，斷帶檢測裝置觸發傳感器立即向輸送機主機控制系統發出斷帶故障信號，控制主機隨機進行數據處理并發出相應的控制指令，控制斷帶抓捕器機構動作，迅速抓住斷帶下滑或倒帶運行中的皮帶同時讓主電機和相關聯的其它設備停機，從而將事故控制在初始階段，防止事故的進一步擴大，盡量將斷帶事故造成的損失降到低。同時切斷皮帶機控制回路電源．防止...
-

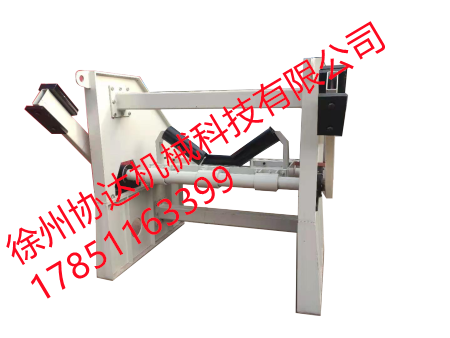

![DDZ系列機械抓捕器]()
DDZ系列機械抓捕器
帶式輸送機用斷帶抓捕器沿帶式輸送機多處安裝，當發生斷帶時，觸動裝置使上閘塊快速轉動到皮帶上方，同時帶動楔形軌道快速斜向上位移，逐漸縮小上下制動閘塊之間的距離，最終將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間。
-
![XDB型全斷面斷帶自鎖保護裝置]()
XDB型全斷面斷帶自鎖保護裝置
XDB型全斷面斷帶自鎖保護裝置
-

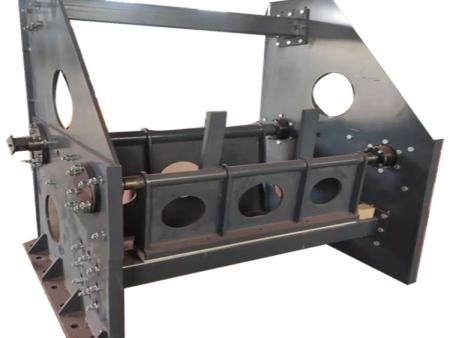

![DDZ-40型機械斷帶抓捕器]()
DDZ-40型機械斷帶抓捕器
DDZ-40型機械斷帶抓捕器
